Als erfahrener Lieferant von Lagerschrauben habe ich zahlreiche Kunden erlebt, die mit der Herausforderung zu kämpfen hatten, die Gewindesteigung dieser wichtigen Komponenten zu bestimmen. Das Verständnis der Gewindesteigung ist wichtig, da sie sich direkt auf die Funktionalität, Kompatibilität und Leistung von Lagerschrauben in verschiedenen Anwendungen auswirkt. In diesem Blog teile ich einige wertvolle Erkenntnisse und praktische Methoden, die Ihnen dabei helfen, die Gewindesteigung von Lagerschrauben genau zu bestimmen.
1. Gewindesteigung verstehen
Bevor wir uns mit den Methoden zur Bestimmung der Gewindesteigung befassen, ist es wichtig, ein klares Verständnis davon zu haben, was die Gewindesteigung ist. Unter Gewindesteigung versteht man den Abstand zwischen benachbarten Gewindegängen einer Schraube. Sie wird bei metrischen Schrauben typischerweise in Millimetern (mm) und bei zölligen Schrauben in Gewinde pro Zoll (TPI) gemessen. Eine feinere Gewindesteigung bedeutet mehr Gewindegänge pro Längeneinheit, während eine gröbere Gewindesteigung weniger Gewindegänge bedeutet.
Die Gewindesteigung einer Lagerschraube spielt eine entscheidende Rolle für deren Leistung. Eine ordnungsgemäße Gewindesteigung gewährleistet einen sicheren Sitz zwischen der Schraube und dem Gegenstück und verhindert ein Lösen aufgrund von Vibrationen oder anderen äußeren Kräften. Es wirkt sich auch auf das zum Ein- und Ausbau erforderliche Drehmoment sowie auf die Belastbarkeit der Schraube aus.
2. Sichtprüfung
Eine der einfachsten Möglichkeiten, sich einen ersten Überblick über die Gewindesteigung zu verschaffen, ist die visuelle Inspektion. Diese Methode ist am effektivsten, wenn Sie zum Vergleich eine Referenzschraube mit bekannter Gewindesteigung haben.
Untersuchen Sie zunächst die Schraube genau. Schauen Sie sich den Abstand zwischen den Fäden an. Wenn Sie über eine Schraubenlehre oder eine Steigungslehre verfügen, kann dies sehr hilfreich sein. Eine Steigungslehre ist ein Werkzeug mit mehreren Zähnen unterschiedlicher Gewindesteigung. Sie können die Zähne der Lehre an die Gewinde der Lagerschraube anpassen. Platzieren Sie die Lehre an den Schraubengewinden und finden Sie den Zahn, der perfekt zwischen die Gewinde passt. Die Markierung auf diesem Zahn gibt die Gewindesteigung der Schraube an.
Allerdings hat die visuelle Inspektion ihre Grenzen. Bei sehr feinen oder sehr groben Gewinden ist die Genauigkeit möglicherweise ungenau und es kann schwierig sein, zwischen ähnlichen Gewindesteigungen zu unterscheiden. Auch wenn die Schraube verschmutzt oder beschädigt ist, kann dies die Genauigkeit der Inspektion beeinträchtigen.
3. Messung mit einem Messschieber
Ein Messschieber ist ein präzises Messwerkzeug, mit dem sich die Gewindesteigung einer Lagerschraube messen lässt. Gehen Sie folgendermaßen vor, um die Gewindesteigung mit einem Messschieber zu messen:
- Wählen Sie einen geeigneten Bremssattel. Ein digitaler Messschieber wird bevorzugt, da er genauere Messwerte liefert.
- Platzieren Sie die Bremssattelbacken auf dem Scheitelpunkt zweier benachbarter Gewinde. Stellen Sie sicher, dass der Bremssattel senkrecht zur Achse der Schraube steht.
- Nehmen Sie die Messung vor. Der Wert, den Sie erhalten, ist die Gewindesteigung, wenn es sich bei der Schraube um ein eingängiges Gewinde handelt. Bei mehrgängigen Gewinden müssen Sie die gemessene Distanz durch die Anzahl der Gewindegänge dividieren.
Es ist wichtig zu beachten, dass Sie beim Messen mit einem Messschieber mehrere Messungen an verschiedenen Punkten entlang der Schraube durchführen sollten, um die Genauigkeit sicherzustellen. Achten Sie außerdem darauf, dass die Gewinde bei der Messung nicht beschädigt werden.
4. Verwendung eines Mikrometers
Ein Mikrometer ist ein weiteres hochpräzises Messgerät. Es kann präzisere Messungen als ein Messschieber liefern, insbesondere bei kleinen Gewindesteigungen.
So messen Sie die Gewindesteigung mit einem Mikrometer:
- Wählen Sie ein geeignetes Mikrometer aus. Ein Schraubengewindemikrometer ist speziell für die Messung von Gewindeparametern konzipiert, es kann jedoch auch ein normales Außenmikrometer verwendet werden.
- Setzen Sie den Amboss und die Spindel der Mikrometerschraube auf das Gewinde. Stellen Sie die Mikrometerschraube ein, bis sie das Gewinde sanft berührt.
- Lesen Sie den Messwert auf der Mikrometerskala ab. Ähnlich wie bei der Verwendung eines Messschiebers sollten mehrere Messungen an verschiedenen Positionen der Schraube durchgeführt werden.
5. Verweis auf die Dokumentation des Herstellers
Wenn den Lagerschrauben eine Herstellerdokumentation beiliegt, ist diese die zuverlässigste Informationsquelle über die Gewindesteigung. Die Dokumentation enthält in der Regel detaillierte Spezifikationen der Schraube, wie zum Beispiel den Gewindetyp (metrisch oder zöllig), die Gewindesteigung und andere wichtige Parameter.
Wenn Sie nicht über die Originaldokumentation verfügen, können Sie versuchen, sich direkt an den Hersteller zu wenden. Geben Sie ihnen so viele Informationen wie möglich über die Schraube, z. B. Größe, Aussehen und Verwendungszweck. Sie sollten Ihnen die richtige Gewindesteigung liefern können.
6. Kompatibilität mit passenden Teilen
In manchen Fällen können Sie die Gewindesteigung bestimmen, indem Sie die Kompatibilität mit den passenden Teilen berücksichtigen. Wenn die Lagerschraube beispielsweise zur Verbindung mit einer Mutter oder einem Gewindeloch in einer Maschinenkomponente verwendet wird, muss die Gewindesteigung der Schraube mit der des Gegenstücks übereinstimmen.
Überprüfen Sie das Gegenstück sorgfältig. Wenn es ein sichtbares Gewinde hat, können Sie die oben genannten Methoden verwenden, um die Gewindesteigung zu messen. Dadurch erhalten Sie einen guten Anhaltspunkt für die Gewindesteigung der Lagerschraube.
7. Bedeutung der richtigen Gewindesteigung bei Lagerschraubenanwendungen
Die Verwendung einer Lagerschraube mit der richtigen Gewindesteigung ist in verschiedenen Anwendungen von entscheidender Bedeutung. Im Fall vonLager der SCA-Serie mit geradem ZylinderDie richtige Gewindesteigung gewährleistet eine ordnungsgemäße Verbindung zwischen dem Lager und anderen Bauteilen. Dies trägt dazu bei, die Stabilität und den reibungslosen Betrieb des Lagers aufrechtzuerhalten und das Risiko von vorzeitigem Verschleiß und Ausfall zu verringern.

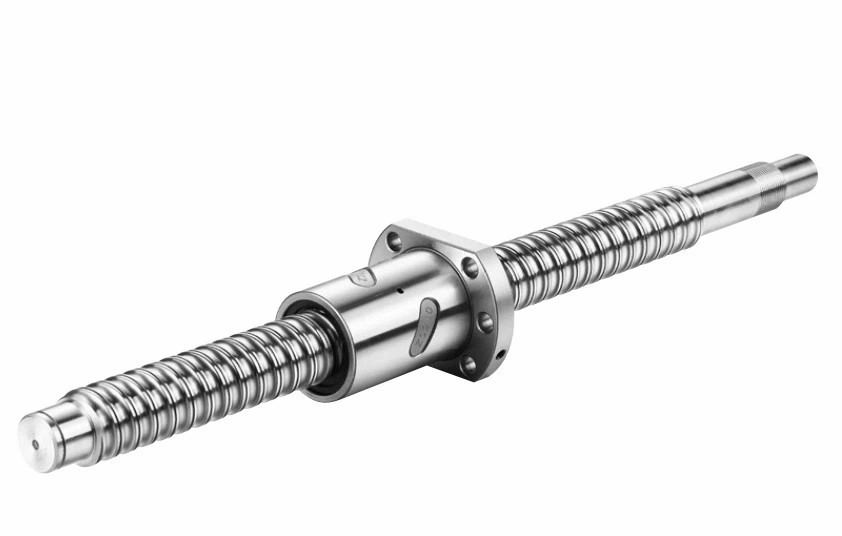

Ebenso zRobustes, staubdichtes Kugellager der SFNU-SerieEine korrekte Gewindesteigung ist für eine effektive Montage und sichere Befestigung unerlässlich. Es trägt auch zur Gesamtleistung und Langlebigkeit des Lagers bei, insbesondere in Umgebungen, in denen Staub und Schmutz vorhanden sind.
Bei Anwendungen mitSchubladenschiene mit Kugellager der SCA-SerieDie Gewindesteigung der zur Befestigung der Gleitschiene verwendeten Schrauben bestimmt die Leichtgängigkeit der Schubladenbewegung. Eine falsche Gewindesteigung kann zu einem lockeren oder festen Sitz führen, was dazu führen kann, dass die Schublade während des Betriebs klemmt oder klappert.
Abschluss
Die Bestimmung der Gewindesteigung von Lagerschrauben ist eine kritische Aufgabe, die sorgfältige Überlegungen und den Einsatz geeigneter Methoden erfordert. Unabhängig davon, ob Sie sich für eine visuelle Inspektion, eine Messung mit Werkzeugen wie Messschiebern und Mikrometern, die Bezugnahme auf die Dokumentation des Herstellers oder die Berücksichtigung der Kompatibilität mit passenden Teilen entscheiden, jede Methode hat ihre eigenen Vorteile und Einschränkungen.
Als Lieferant von Lagerschrauben weiß ich, wie wichtig es ist, qualitativ hochwertige Produkte mit genauen Spezifikationen bereitzustellen. Wenn Sie sich immer noch nicht sicher sind, welche Gewindesteigung die von Ihnen benötigten Lagerschrauben haben, oder wenn Sie andere Fragen zu unseren Produkten haben, empfehlen wir Ihnen, sich für weitere Gespräche und Beschaffungsverhandlungen an uns zu wenden. Wir sind bestrebt, Ihnen die besten Lösungen für Ihre Anforderungen an Lagerschrauben zu bieten.
